SF6气体设备维护保养装置

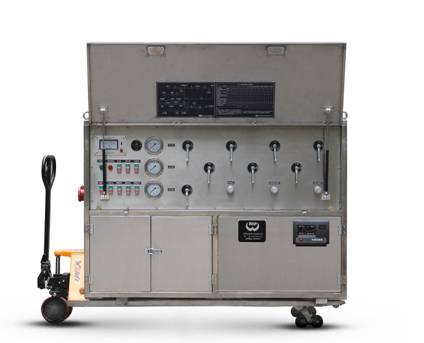

SGE-RV系列 SF6抽真空净化回收车



概述

SF6气体抽真空净化回收车是专为中国电力行业、开关制造企业设计制造的一种结构紧凑、低容量、全功能的SF6回收净化装置。
同类型产品在设计时,均参考世界著名品牌的产品,并采用最新国家专利技术研制开发的回收装置,装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成,具有如下主要功能:

  1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
  2. 对电器设备中的气体进行回收
  3. 对回收和回充的SF6气体进行电加热、干燥、净化处理
  4. 对SF6电器进行充气
  5. 对电器中SF6气体进行负压回收,压缩液态贮存

SF6充气回收车气体管路全部用紫铜管连接,采用紧箍压接密封技术,保证管路之间连接可靠和优良的密封性,可使用经国家锅炉压力容器安全监察中心认可的液态储罐或气瓶来储存液化后的SF6气体。

主要特点

  1. 采用国外品牌先进原理及技术,设计先进,功能齐全
  2. 结构合理,操作简洁明了
  3. 压缩机采用进口压缩机,寿命长,维护少
  4. 真空泵采用进口真空泵,速率快,真空度好
  5. 净化效果显著,且无需频繁更换吸附剂
  6. 装置电气系统三相电源自动确认
  7. 同类产品仪表球阀更可靠
  8. 贮存系统按用户要求配置贮液罐
  9. 设备采用风冷移动式,可在无外部水源情况下使用



选型指南


型号
参数

HNPLH20G-F

HNPLH40GY/100A

HNPLH54LY/200G-F

HNPLH100LY/300G-F

极限真空度(pa)

<50

<10

<10

<10

抽真空速率(m³/h)

41

54

63

100

回收速率(m³/h)

8

12

22.5

54

回收初压力(Mpa)

0.5

0.8

0.8

0.8

回收终压力(Mpa)

<0.1

<0.05

<0.005

<0.005

年泄漏率(%)

<1

<1

<1

<1

储罐容积(L)

100

200

300

储罐压力(Mpa)

4

4

4

存储方式

高压液化

冷凝液化

冷凝液化

噪声声压级(dB)

65

70

65

65

工作电源(V)

380

380

380

380

最大功率(kW)

6

7

7.8

10

宽×高×厚(mm)

约1000×1550×1000

约1500×1200×1100

约1750×1700×1200

约2000×1700×1200

重量(kg)

约300

约400

约500

约600

油份控制(μg/g)

<4

<4

<4

<4

尘埃控制(μm)

<1

<1

<1

<1

最终微水含量(ppmv)

<50

<50

<40

<40

移动方式

充气轮胎

聚氨酯万向轮

可选叉车

可选叉车

真空计形态

数字式

指针式

指针式

指针式/数字式

钢瓶加热称重

可选装

压缩机选型

美国UNI、美国艾默生或客户自定义

真空泵选型

德国贝克、德国普旭、德国莱宝或客户自定义

冷凝机组选型

法国美优乐或客户自定义

液态外输
